TECNOLOGIAS DE ÁGUA E ÁGUAS RESIDUAIS
E.T.A.R. COMPACTA | ECODEPUR® SBR
| Modelo | Volume (l) | Dimensões (DxLxH) | Peso (Kg) | DT | AutoCad |
|---|---|---|---|---|---|
| SBR VT10 | 10.000 | 2.190 x 3.440 x 2.265 | 480 |
|
|
| SBR VT15 | 15.000 | 2.190 x 4.980 x 2.265 | 660 |
|
|
| SBR VT20 | 20.000 | 2.190 x 6.520 x 2.265 | 840 |
|
|
| SBR VT25 | 25.000 | 2.190 x 8.060 x 2.265 | 1.020 |
|
|
| SBR VT30 | 30.000 | 2.190 x 9.600 x 2.265 | 1.200 |
|
|
| SBR VT35 | 35.000 | 2.190 x 11.140 x 2.265 | 1.380 |
|
|
| SBR VT40 | 40.000 | 2.190 x 12.680 x 2.265 | 1.560 |
|
|
| SBR VT45 | 45.000 | 2.190 x 14.220 x 2.265 | 1.740 |
|
|
| SBR VT50 | 50.000 | 2.980 x 8.420 x 3.050 | 2.250 |
|
|
| SBR VT60 | 60.000 | 2.980 x 9.990 x 3.050 | 2.650 |
|
|
| SBR VT70 | 70.000 | 2.980 x 11.560 x 3.050 | 3.050 |
|
|
| SBR VT80 | 80.000 | 2.980 x 13.130 x 3.050 | 3.450 |
|
|
| SBR VT90 | 90.000 | 2.980 x 14.700 x 3.050 | 3.850 |
|
|
| SBR VT100 | 100.000 | 2.980 x x16.270 x 3.050 | 4.250 |
|
|
| SBR VT110 | 110.000 | 2.980 x 17.870 x 3.050 | 4.650 |
|
|
| SBR VT120 | 120.000 | 2.980 x 19.410 x 3.050 | 5.050 |
|
|
Legenda:
L - Comprimento | H - Altura | I - Largura | D - Diâmetro | C - Tampa | He - Cota da Tubagem de Entrada |
Hs - Cota da Tubagem de Saída | FT - Ficha Técnica | DT - Desenho Técnico | Todas as medidas são apresentadas em milímetros, com tolerância de ±2%, e as mesmas podem ser alteradas sem aviso prévio.
Hs - Cota da Tubagem de Saída | FT - Ficha Técnica | DT - Desenho Técnico | Todas as medidas são apresentadas em milímetros, com tolerância de ±2%, e as mesmas podem ser alteradas sem aviso prévio.
Os sistemas de tratamento de águas residuais domésticas ECODEPUR® SBR (E.T.A.R. Compacta) caracterizam-se pelo Tratamento Biológico/Secundário ser realizado pelo processo de lamas activadas, num Reactor ECODEPUR® SBR (Sequencing Batch Reactor).
PRINCIPAIS CARACTERÍSTICAS
- Dimensionado de modo a dar cumprimento ao exposto na legislação aplicável vigente (Decreto Lei n.º 152/97, de 16 de Junho e o Decreto Lei n.º 236/98, de 1 de Agosto);
- Tratamento por sistema de lamas activadas, regime de baixa carga/arejamento prolongado (oxidação total);
- Construção em Polietileno Linear, Chapa de Aço Carbono devidamente protegida que confere elevada resistência mecânica e química devido ao material de construção.
- Funcionamento Sequencial – Sistema BATCH (Sequencing Batch Reactor)
- Arejamento e agitação assegurados por um único componente em condições de alto rendimento;
- Ausência de odores desagradáveis;
- Impacto visual nulo;
- Ruídos e vibrações desprezáveis;
- Facilidade e rapidez de instalação;
- Simplicidade de funcionamento e manutenção;
- Funcionamento automático.
FUNCIONAMENTO

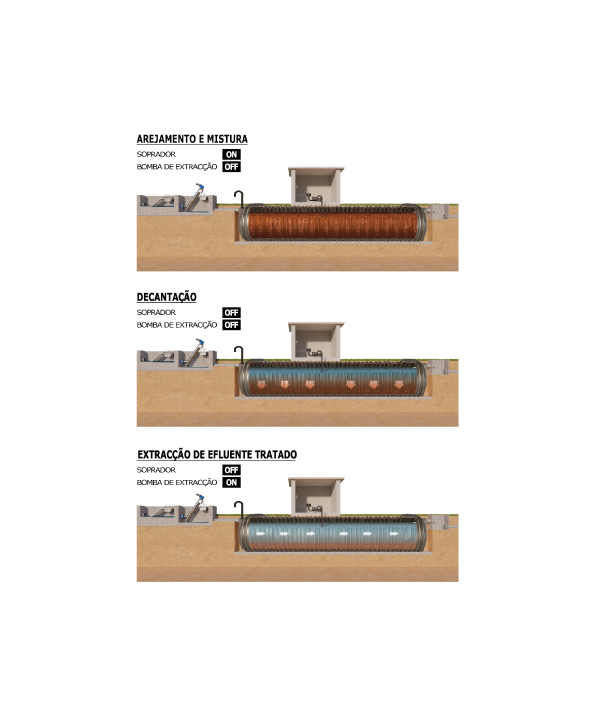

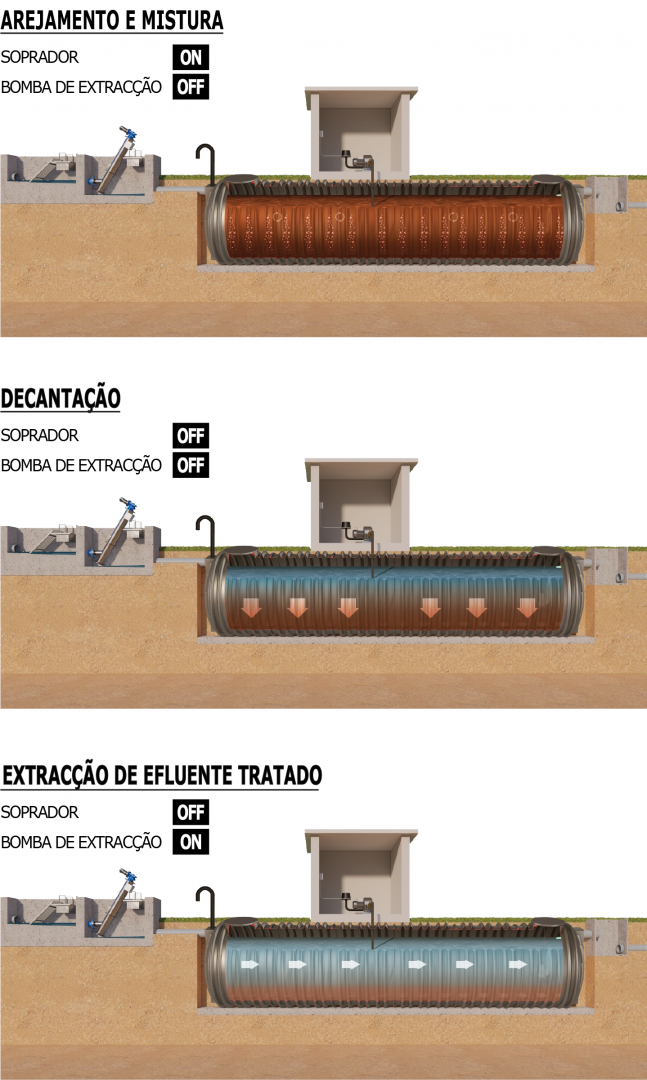

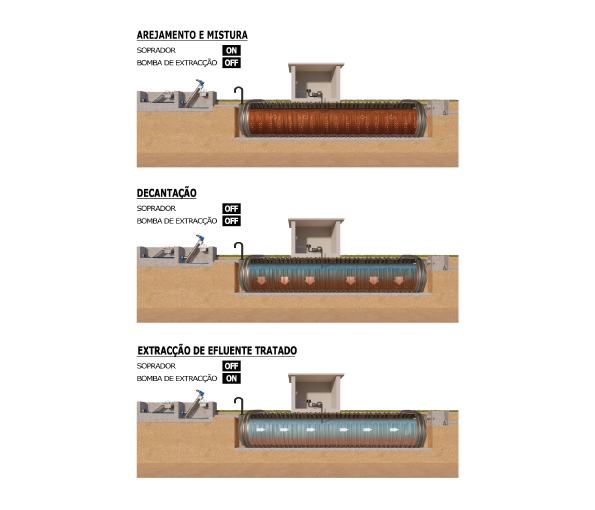

No reactor ECODEPUR® SBR as operações de arejamento e decantação sucedem-se alternativamente, de forma cíclica.
De modo a evitar ao máximo a introdução de perturbações ao sistema, as operações de decantação e descarga da água tratada não se processam durante os caudais de ponta.
Adicionalmente, a perturbação originada pelas águas residuais afluentes durante os períodos de decantação e descarga é praticamente nulo, uma vez que estes períodos são regularizados nos períodos de caudal baixo.
APLICAÇÃO
- Pequenos aglomerados populacionais;
- Loteamentos;
- Parques de campismo;
- Complexos turísticos e desportivos;
- Estações de serviço;
- Estaleiros de obra;
- Componente doméstica de esgotos de industria;
- Escolas;
- Restaurantes, entre outros.
MANUTENÇÃO
A simplicidade da unidade de tratamento, aliada ao seu funcionamento automático permite com que a sua manutenção se restrinja a um conjunto de operações de rotina cuja frequência será ditada pela prática normal de exploração. Deverá ser seguido um esquema de manutenção periódica mínima, podendo ser necessário verificar mais ou menos frequentemente alguns equipamentos, consoante a avaliação e experiência do operador.
