E.D.A.R. COMPACTA | ECODEPUR® SBR
| MODELO | Volumen (l) | Dimensiones(DxLxH) | Peso (Kg) | DT | AutoCad |
|---|---|---|---|---|---|
| SBR VT10 | 10.000 | 2.190 x 3.440 x 2.265 | 480 |
|
|
| SBR VT15 | 15.000 | 2.190 x 4.980 x 2.265 | 660 |
|
|
| SBR VT20 | 20.000 | 2.190 x 6.520 x 2.265 | 840 |
|
|
| SBR VT25 | 25.000 | 2.190 x 8.060 x 2.265 | 1.020 |
|
|
| SBR VT30 | 30.000 | 2.190 x 9.600 x 2.265 | 1.200 |
|
|
| SBR VT35 | 35.000 | 2.190 x 11.140 x 2.265 | 1.380 |
|
|
| SBR VT40 | 40.000 | 2.190 x 12.680 x 2.265 | 1.560 |
|
|
| SBR VT45 | 45.000 | 2.190 x 14.220 x 2.265 | 1.740 |
|
|
| SBR VT50 | 50.000 | 2.980 x 8.420 x 3.050 | 2.250 |
|
|
| SBR VT60 | 60.000 | 2.980 x 9.990 x 3.050 | 2.650 |
|
|
| SBR VT70 | 70.000 | 2.980 x 11.560 x 3.050 | 3.050 |
|
|
| SBR VT80 | 80.000 | 2.980 x 13.130 x 3.050 | 3.450 |
|
|
| SBR VT90 | 90.000 | 2.980 x 14.700 x 3.050 | 3.850 |
|
|
| SBR VT100 | 100.000 | 2.980 x x16.270 x 3.050 | 4.250 |
|
|
| SBR VT110 | 110.000 | 2.980 x 17.870 x 3.050 | 4.650 |
|
|
| SBR VT120 | 120.000 | 2.980 x 19.410 x 3.050 | 5.050 |
|
|
Leyenda:
L - Longitud | H - Altura | I - Ancho | D - Diámetro | C - Tapa | He - Cuota de entrada de tuberías |
Hs - Cuota de salida de tubería | FT - Ficha Técnica | DT - Dibujo Técnico | Todas las medidas se indican en milímetros, con tolerancia de ±2%, y las mismas se pueden cambiar sin previo aviso.
Hs - Cuota de salida de tubería | FT - Ficha Técnica | DT - Dibujo Técnico | Todas las medidas se indican en milímetros, con tolerancia de ±2%, y las mismas se pueden cambiar sin previo aviso.
Los sistemas de tratamiento de aguas residuales domesticas ECODEPUR® SBR (E.D.A.R. Compacta) se caracterizan por el tratamiento biológico/Secundario ser realizado por el proceso de fangos activados, en un reactor ECODEPUR® SBR (Sequencing Batch Reactor).
PRINCIPALES CARACTERISTICAS
- Dimensionado de modo a dar el cumplimiento al expuesto en la legislación aplicable vigente (Real Decreto 1620/2007 de 7 de Diciembre);
- Construcción en Polietileno Lineal, Acero carbónico debidamente protegido que le da una elevada resistencia mecánica y química debido al material de construcción;
- Tratamiento por sistema de fangos activados, régimen de baja carga/aireación prolongada o la oxidación total;
- Funcionamiento secuencial – Sistema Batch (Sequencing Batch Reactor);
- Aireación y agitación asegurados por un único componente en condiciones de alto rendimiento;
- Ausencia de olores desagradables;
- Impacto visual nulo;
- Ruidos y vibraciones despreciables;
- Rapidez y facilidad de instalación;
- Simplicidad de funcionamiento y mantenimiento;
- Funcionamiento automático.

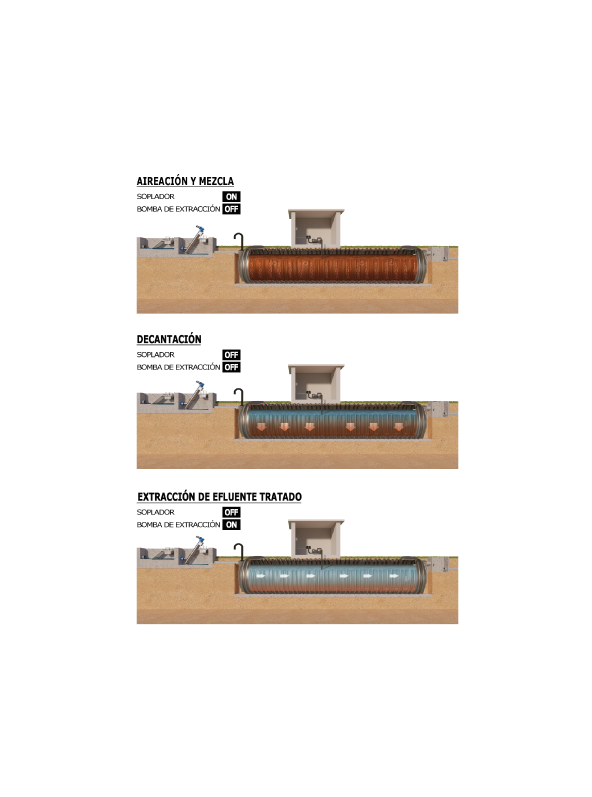

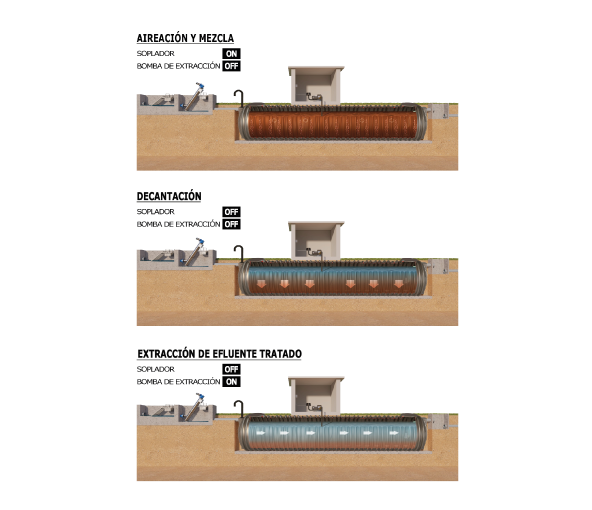

FUNCIONAMIENTO
En el reactor ECODEPUR® SBR las operaciones de aireación y decantación se suceden alternativamente de forma cíclica.
De modo a evitar al máximo la introducción de perturbaciones al sistema, las operaciones de decantación y descarga de agua tratada no se procesan durante los caudales de Punta.
Adicionalmente, la perturbación originada por las aguas residuales afluentes durante los periodos de decantación y descarga es prácticamente nulo, una vez que estos periodos son regularizados en los periodos de bajo caudal.
APLICACIONES
- Pequeñas poblaciones
- Camping
- Complejos turísticos y deportivos
- Estaciones de servicio
- Componente domestico de alcantarillado de industria
- Escuelas
- Restaurantes
MANTENIMIENTO
La simplicidad de la unidad de tratamiento, aliada a su funcionamiento automático permite con que su mantenimiento se restringa a un conjunto de operaciones de rutina cuya frecuencia será determinada por la practica normal de exploración. Deberá ser seguido un plan de mantenimiento periódico mínimo, que pueda ser necesario verificar mas o menos frecuentemente algunos equipos, consonante la evaluación y experiencia del operador.
